繩索救援滑輪如何提供機械效益？（Mechanical Advantage）

為了明白滑輪在繩索系統中如何提供機械效益，首先應該明白杠桿是如何工作的。

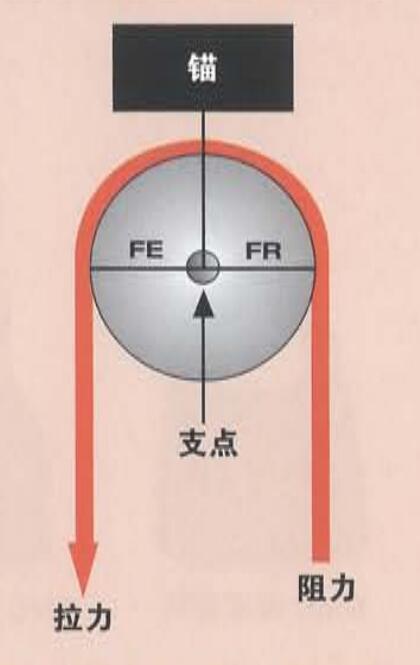

定滑輪（Fixed Pulley）被視為第一種杠桿。支點被固定在輪子中心的輪軸上，就在安全鉤連接滑輪和錨點的正下方。由于輪子是圓形的，所以從軸心（支點）到繩子與輪子邊緣結合處的阻力點（荷載）的距離（FR）等于從軸心到繩子與輪子邊緣結合處的受力點（拉力）的距離（FE）。杠桿力臂相等，機械效益（MA）為1:1,原因是變向滑輪不會增加系統的機械效益。

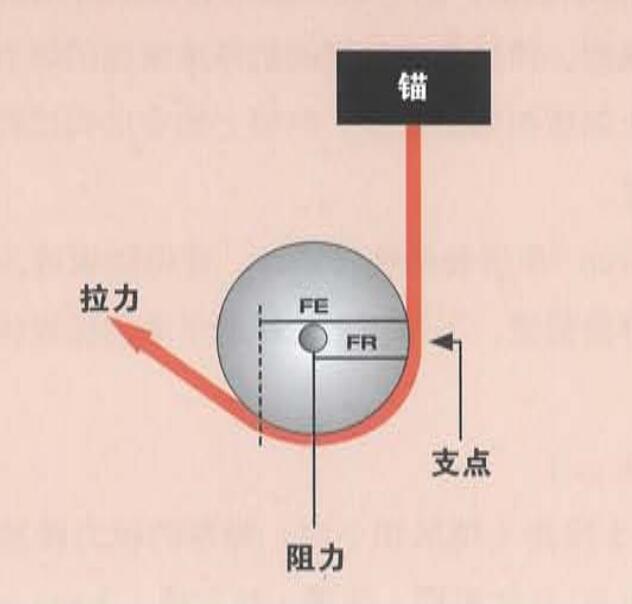

動滑輪（Moving Pulley）被視為第二種杠桿。支點位于錨點正下方繩索與輪子連接的邊緣點。一個力臂（FR）是從支點到軸心垂線的距離，軸心垂線就是用安全鉤將受力（荷載）連接到滑輪上的那條垂線。另一個力臂（FE）是從支點到受拉力繩端與輪子邊緣結合點的垂線的距離。FE的力臂長度是FR力臂長度的兩倍，所以機械效益MA是2:1。動滑輪提升了系統的機械效益。
